Zestaw montażowy pompy Interpump serii 47 47HT 47SS 66 66HT 66SS E3 kołnierz flansza ZF132 i sprzęgło elastyczne ZG132 do silników B3 B14 IEC132 z wałem 38 mm

Zestaw montażowy Interpump ZF132 + ZG132 (Kołnierz + Sprzęgło)

Kompletny, przemysłowy zestaw montażowy (kołnierz pośredni / tussenflens wraz ze sprzęgłem elastycznym), przeznaczony do bezpośredniego, osiowego połączenia wysokociśnieniowych pomp korbowodowych Interpump z dużymi silnikami elektrycznymi o wielkości mechanicznej IEC 132.

Zastosowanie oryginalnego zestawu gwarantuje perfekcyjne wyosiowanie wałów pompy i silnika. Jest to kluczowe przy napędach dużej mocy (5,5 kW - 11 kW) w celu wyeliminowania szkodliwych drgań, ochrony klinów oraz maksymalnego wydłużenia żywotności łożysk pompy i silnika pracujących pod wysokim obciążeniem.

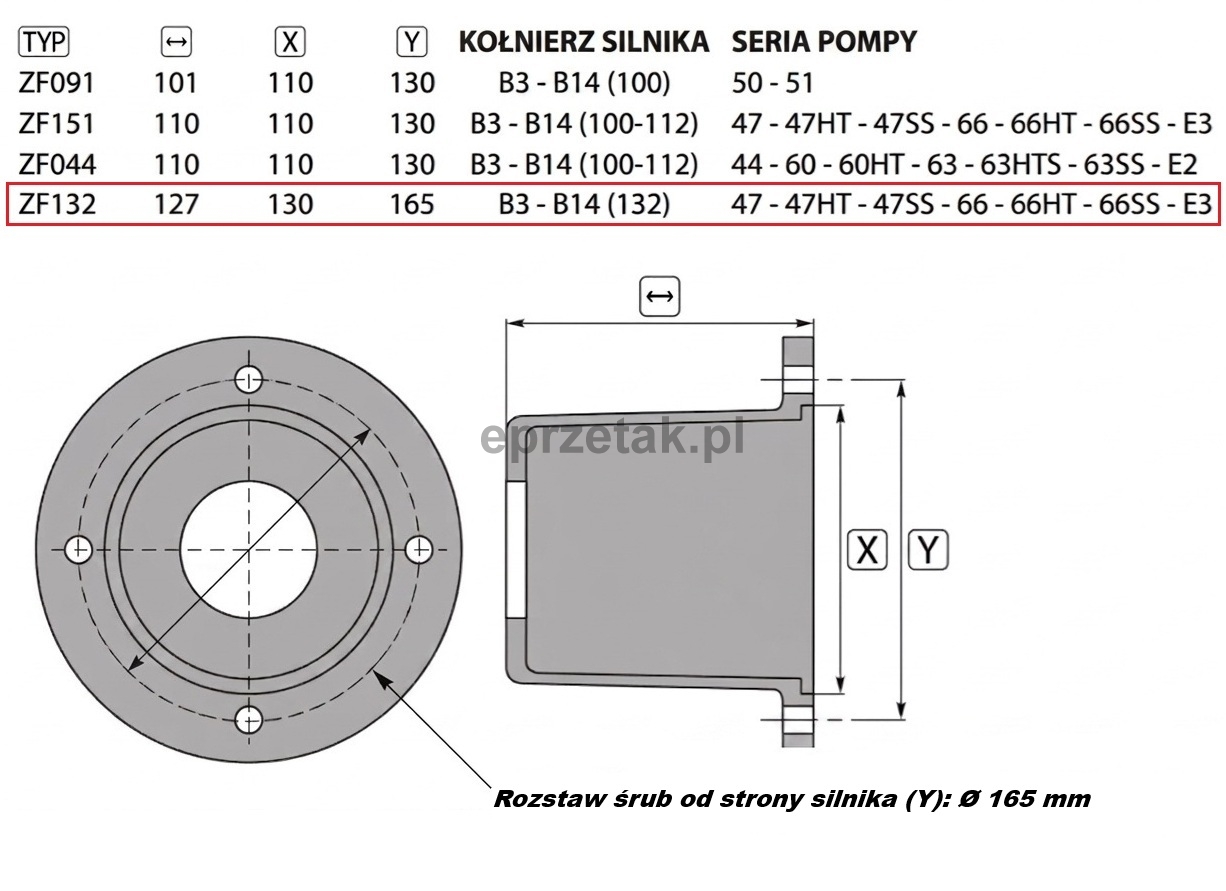

Parametry techniczne zestawu:

• Zastosowanie pompy: Interpump seria 47, 47HT, 47SS, 66, 66HT, 66SS, E3 oraz inne modele o tym samym rozstawie montażowym.

• Rozstaw śrub od strony pompy: 61,5 mm x 61,5 mm w kwadracie (Ø 87 mm po przekątnej, otwory pod śruby M8)

• Kompatybilność z silnikami: Standard IEC 132, kołnierz tarczy B3 / B14

• Rozstaw śrub od strony silnika (Y): Ø 165 mm po przekątnej (śruby M10)

• Średnica zamka centrującego silnika (X): Ø 130 mm

• Długość całkowita flanszy ($\leftrightarrow$): 127 mm

• Średnica wewnętrzna sprzęgła (strona pompy): Ø 24 mm z kanałem pod klin 8 mm

• Średnica wewnętrzna sprzęgła (strona silnika): Ø 38 mm z kanałem pod klin 10 mm (standard dla osi silników IEC 132)

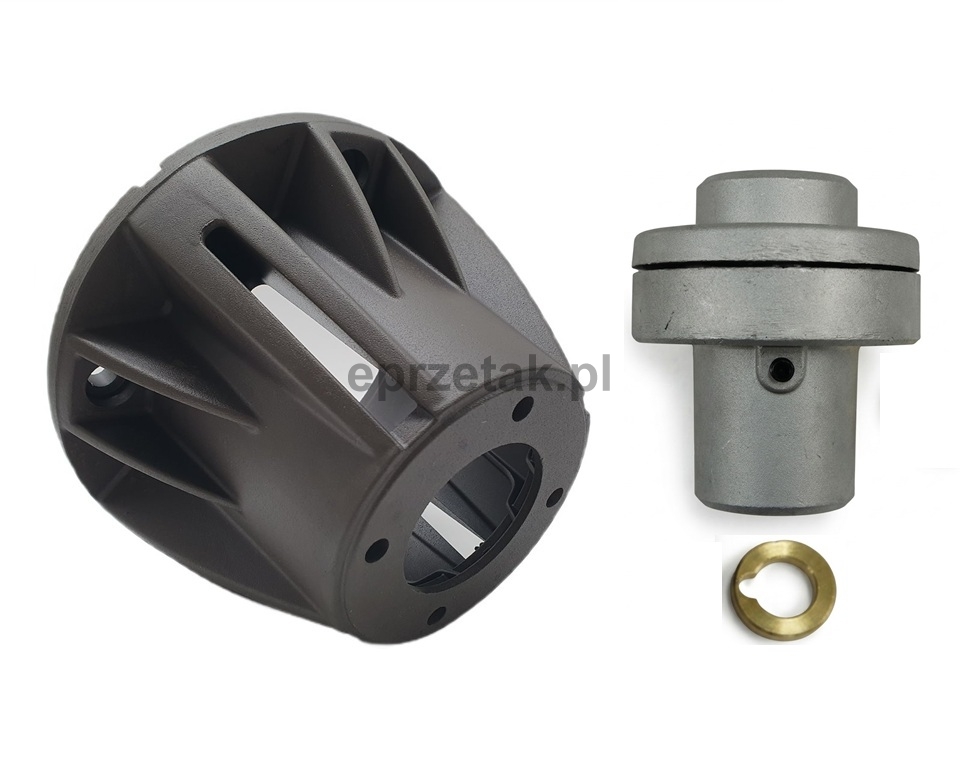

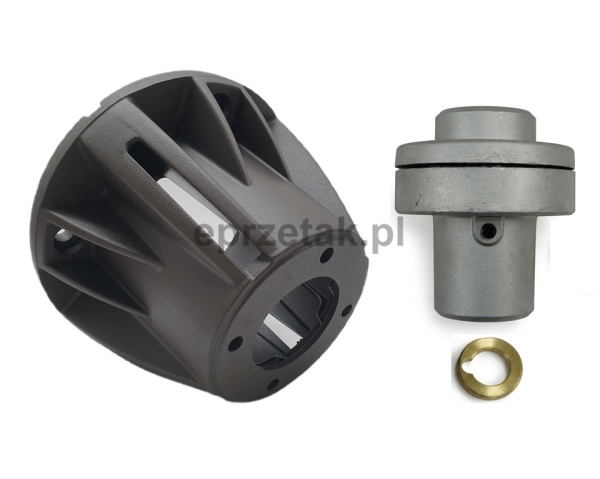

Skład zestawu:

1. Kołnierz pośredni aluminiowy (typ ZF132)

2. Kompletne sprzęgło elastyczne (typ ZG132) z dedykowaną, wzmocnioną wkładką tłumiącą



Ważna informacja montażowa dla instalatora:

Zestaw przeznaczony jest do silników o wielkości mechanicznej IEC 132 z wałem o średnicy Ø 38 mm oraz kołnierzem tarczy B14 (zamek 130 mm / rozstaw śrub po przekątnej 165 mm).

• Pasuje do: standardowych silników 5,5 kW (1450 obr/min), 7,5 kW (1450/2900 obr/min), silników 9 kW (12 HP) w obudowie 132 oraz wzmocnionych/kompaktowych silników 11 kW (1400/1450 obr/min) wykonanych w obudowie mechanicznej 132 (np. Promotor serii MS 132).

• Nie pasuje do: standardowych, wielkogabarytowych silników przemysłowych 11 kW o obrotach 1450 obr/min, które zostały wyprodukowane w dużych obudowach IEC 160 (posiadają one wał Ø 42 mm i wymagają większego kołnierza).
